گرید ساچمه چیست؟

گرید :

در یک تعریف کلی ؛ گرید یک شاخص و چارچوب جهت ارزیابی و طبقه بندی است . گرید یک رویکرد سیستماتیک است که سعی در مشخص کردن سطح کیفیت را دارد.

گرید در ساچمه :

گرید در ساچمه به معنی میزان دقت در ابعاد ساچمه است. ساچمه های کروی و استوانه ای از نظر دقت در گرید های مختلفی تولید میشوند.

گرید GRADE G10 G25 G50 G100 G200 G500 G1000
تلرانس TOLERANCE ± 0/000250 ± 0/000600 ± 0/001200 ± 0/002500 ± 0/005000 0/012000 0/025000
  • ساچمه های ساخت آلمان و ایتالیا و ژاپن در گرید های 10 – 25 – 50 – 100 تولید می شوند
  • ساچمه های ساخت چین و تایوان و هند در گرید های 200 – 500 – 1000 تولید می شوند
  • ساچمه های ساخت ایران فقط در گرید 1000 تولید می شوند.
  • ساچمه های گرید 1000 از سری ساچمه های پر مصرف در صنعت هستند که با حداقل قیمت عرضه و مورد توجه تولیدی ها و مصرف کنندگان عمده است.
  • ساچمه های گرید 200 بیشتر در قطعاتی که ساچمه های آن قابل تعویض باشند مانند بلبرینگ و پولوس ماشین و دستگاه های صنعتی استفاده استفاده می شوند.
  • ساچمه های کروی در انواع ساچمه های فولادی ، ساچمه های پلاستیکی ، ساچمه های شیشه ای و ساچمه های سرامیکی تولید می شوند
  • ساچمه های کروی فولادی از نظر ساختار در انواع ساچمه های فولادی کربن استیل ، فولادی کرم استیل ، فولادی استنلس استیل و فولادی تنگستن کارباید ساخته می شوند.
  • ساچمه های کروی فولادی کربن استیل طبق استاندارد در مقادیر مختلفی تولید می شوند که از نظر سختی بین 45 الی 60 راکول هستند
  • ساچمه های فولادی کربن استیل عمدتا با استاندار AISI 1015 مصرف می شوند که حدود 55 راکول سختی دارند.
کربن
CARBON		 کرم
CHROMIUM		 نیکل
NICKEL		 منگنز
MAMGANESE		 سیلیکون
SILICONE		 فسفر
PHOSPHORUS		 گوگرد
SULFUR		 مولیبدن
MOLYBDENUM
0/13 – 0/18 % – – 0/30 – 0/60 % – 0/40 % 0/50 % –

ساچمه های کروی فولادی کرم استیل طبق استاندارد فولادی AISI52100 تولید می شوند که نسبت به ساچمه های کربن سخت تر و ضد سایش هستند که حدود 60 الی 67 راکول ساختی دارند. فولاد کرم استیل با استاندارد ISO 100Cr6 نیز در صنعت شناخته می شود.

کربن
CARBON		 کرم
CHROMIUM		 نیکل
NICKEL		 منگنز
MAMGANESE		 سیلیکون
SILICONE		 فسفر
PHOSPHORUS		 گوگرد
SULFUR		 مولیبدن
MOLYBDENUM
0/95 – 1/10 % 1/30 – 1/60 % 0/25 % 0/5 % 0/15 – 0/35 % 0/25 % 0/25 % 0/10 %

ساچمه های استنلس استیل 304 فولاد ضد زنگ و نگیر است که از نیکل و مولیبدن تشکیل شده که مقدار سختی قابل قبولی دارد.

کربن
CARBON		 کرم
CHROMIUM		 نیکل
NICKEL		 منگنز
MAMGANESE		 سیلیکون
SILICONE		 فسفر
PHOSPHORUS		 گوگرد
SULFUR		 مولیبدن
MOLYBDENUM
0/8 % 15 – 17 % 8 – 10 % 2 % 1 % 0/045 % 0/030 % –

ساچمه های استنلس استیل 316 نیز ویژگی های استیل 304 را دارند با این تفاوت که به دلیل نیکل و مولیبدن بیشتر ، جنس سخت تری دارد و همچنین دربرابر برخی اسید ها خوردگی ندارد.

کربن
CARBON		 کرم
CHROMIUM		 نیکل
NICKEL		 منگنز
MANGANESE		 سیلیکون
SILICON		 فسفر
PHOSPHORUS		 گوگرد
SULFUR		 مولیبدن
MOLYBDENUM
0/08 % 16 – 18 % 10 – 14 % 2 % 1 % 0/045 % 0/030 % 2 – 3 %

ساچمه های استنلس استیل 420 فولاد ضد زنگ اما بگیر است که به دلیل سختی دربرابر خوردگی مقاومت زیادی دارند

کربن
CARBON		 کرم
CHROMIUM		 نیکل
NICKEL		 منگنز
MANGANESE		 سیلیکون
SILICON		 فسفر
PHOSPHORUS		 گوگرد
SULFUR		 مولیبدن
MOLYBDENUM
0/12 % 12 – 14 % – 1 % 1 % 0/040 % 0/030 % –
  • ساچمه های کروی پلاستیکی از پلاستیک پلی اکسی متیلن ( Polyoxymethylene ) تولید می شوند که در قطعاتی که ساچمه با سختی بالا دربرابر اصطکاک و سایش ، پایداری ابعادی و وزن سبک نیاز است به کار گرفته می شوند. این ساچمه های عایق الکتریکی اند و دربرابر جذب آب و حرارت مقاوم هستند.
  • ساچمه های کروی شیشه ای سودالایم ( Sosa Lime Glass ) رایج ترین و ارزان ترین نوع شیشه هستند که از ترکیبات 70 درصد سیلیس ، سودا و آهک و . . . تشکل شده است که دربرابر شوک حرارتی مقاوم است.
  • ساچمه های کروی سرامیکی نیترید سیلیکون ( Silicon Nitride ) از رایج ترین سرامیک ها در صنعت است که از مقاومت و سختی بالا دربرابر خوردگی و اصطکاک برخوردار است. ساچمه های سرامیکی عایق الکتریکی و حدود 2 برابر ساچمه های فولادی نسبت به دما مقاومت دارند که حالت خود را تا 1800 درجه فارنهایت حفظ می کنند
  • ساچمه های استوانه ای فولادی کرم استیل طبق استاندارد فولادی AISI52100 تولید می شوند که حدود 60 الی 67 راکول سختی دارند. این ساچمه با نام های پین و ساچمه سوزنی هم شناخته می شود که در انواع سرگرد و سرتخت تولید می شوند
آلمان ایتالیا ژاپن هند تایوان چین ایران
حجم بازار A A C A C A B
کیفیت A A A B B B – C C

گرید در ساچمه های استوانه ای

ساچمه های استوانه در سه گرید G2 – G3 – G5 تولید می شوند.

گرید
G2		 ابعاد قطر طول 1 الی 6 میلی متر طول 6 الی 10 میلی متر طول 10 الی 20 میلی متر طول 20 الی 30 میلی متر طول 30 الی 50 میلی متر
تلرانس 0/100 0/060 0/075 0/080 0/110 0/115
گرید
G3		 ابعاد قطر طول 1 الی 6 میلی‌متر طول 6 الی 10 میلی‌متر طول 10 الی 20 میلی‌متر طول 20 الی 30 میلی‌متر طول 30 الی 50 میلی‌متر
تلرانس ± 0/150 ± 0/120 ± 0/145 ± 0/150 ± 0/220 ± 0/235
گرید
G5		 ابعاد قطر طول 1 الی 6 میلی‌متر طول 6 الی 10 میلی‌متر طول 10 الی 20 میلی‌متر طول 20 الی 30 میلی‌متر طول 30 الی 50 میلی‌متر
تلرانس ± 0/200 ± 0/180 ± 0/220 ± 0/227 ± 0/330 ± 0/350
  • ساچمه های استوانه ای ساخت آلمان و ژاپن با گرید G2 تولید می شوند
  • ساچمه های استوانه ای ساخت هند و چین در گرید G3 و G5 تولید می شوند
مطالب مشابه

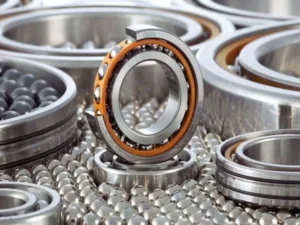

ساچمه استوانه ای چیست؟
بلاگ

ساچمه استوانه ای چیست؟

رولبرینگ نوعی بیرینگ است که برای کاهش اصطکاک و تسهیل حرکت چرخشی یا خطی در ماشین‌آلات و تجهیزات صنعتی استفاده می‌شود. رولبرینگ‌ ها به‌طور خاص برای تحملبارهای سنگین‌تر و سرعت‌های

مشاهده مطلب
fatemehnazari ژانویه 12, 2025

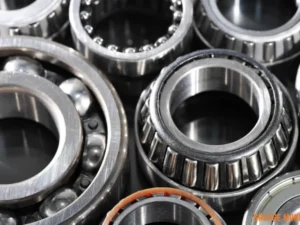

ساچمه کروی در بلبرینگ
