ساچمه استوانه ای چیست؟

رولبرینگ نوعی بیرینگ است که برای کاهش اصطکاک و تسهیل حرکت چرخشی یا خطی در ماشین‌آلات و تجهیزات صنعتی استفاده می‌شود. رولبرینگ‌ ها به‌طور خاص برای تحملبارهای سنگین‌تر و سرعت‌های پایین‌تر نسبت به بلبرینگ‌ها طراحی شده‌اند. در این مقاله از فروشگاه اینترنتی ساچمه پویا به بررسی این که ساچمه استوانه‌ای در رولبرینگ چه کاربرد و استفاده ای دارد خواهیم پرداخت؛ تا پایان متن با ما همراه باشید.

 ساختار رولبرینگ

1. رینگ داخلی (Inner Ring) : که روی شفت یا محور قرار می‌گیرد.
2. رینگ خارجی (Outer Ring) : که در محل نصب یا یاتاقان دستگاه جای می‌گیرد.
3. ساچمه ها (Rollers) : به شکل استوانه‌ای ، بشکه‌ای ، مخروطی یا سوزنی هستند و باعث کاهش اصطکاک و انتقال بار می‌شوند.
4. قفسه (Cage) : برای نگهداری ساچمه‌ها در فاصله مناسب و جلوگیری از برخورد آنها به هم استفاده می‌شود.

ویژگی رولبرینگ ها

• کاهش اصطکاک : رولبرینگ‌ها، با کاهش اصطکاک بین اجزای متحرک، از اتلاف انرژی جلوگیری کرده و کارایی سیستم را افزایش می‌دهند.
• تحمل بار محوری : رولبرینگ‌های مخروطی و بشکه‌ای می‌توانند علاوه بر بار شعاعی، بارهای محوری را نیز تحمل کنند. این ویژگی برای کاربردهایی که نیروها در چند جهت وارد می‌شوند (مانند گیربکس‌ها)، بسیار مفید است.
• ظرفیت تحمل بار بالا : رولبرینگ‌ها به دلیل وجود ساچمه‌های استوانه‌ای، مخروطی، بشکه‌ای یا سوزنی، توانایی بسیار بالایی در تحمل بارهای شعاعی سنگین دارند و این ویژگی باعث می‌شود که در ماشین‌آلات سنگین و صنایع با بارهای زیاد، کاربرد فراوانی داشته باشند.
• امکان استفاده در سرعت‌ های مختلف : رولبرینگ‌ها معمولاً برای سرعت‌های متوسط تا پایین مناسب هستند. اگرچه برخی مدل‌ها (مانند رولبرینگ استوانه‌ای) می‌توانند در سرعت‌های بالا نیز عملکرد مناسبی داشته باشند.
• توانایی کار در شرایط سخت : رولبرینگ‌ها در شرایطی که ارتعاشات ، شوک‌های مکانیکی و یا تغییرات دمایی زیادی وجود دارد، عملکرد مناسبی دارند و در برابر سایش و فرسودگی مقاومت بالایی دارند.

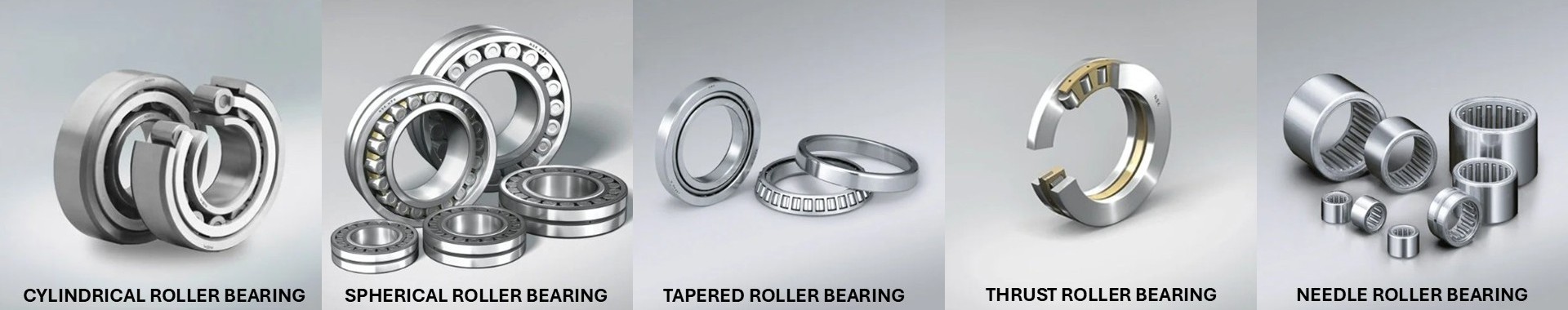

انواع رولبرینگ

• رولبرینگ استوانه‌ای (Cylindrical Roller Bearing)

نوعی از رولبرینگ‌ها است که به دلیل طراحی خاص خود ، بارهای شعاعی سنگین را به‌خوبی تحمل می‌کند و در بسیاری از ماشین‌آلات صنعتی و تجهیزات مکانیکی کاربرد دارد. این نوع رولبرینگ به دلیل استفاده از ساچمه‌های استوانه‌ای، سطح تماس بیشتری بین ساچمه و رینگ ایجاد می‌کند و باعث افزایش ظرفیت باربری می‌شود.

ویژگی‌های رولبرینگ استوانه‌ای

1. ظرفیت بار شعاعی بالا : رولبرینگ‌های استوانه‌ای به دلیل طراحی ساچمه‌های استوانه‌ای می‌توانند بارهای شعاعی بسیار سنگین را تحمل کنند.
2. سرعت بالا : این نوع رولبرینگ‌ها، به‌ویژه انواع قفسه‌دار برای سرعت‌های بالا مناسب هستند.
3. کاهش اصطکاک : طراحی ساچمه‌های استوانه‌ای و قفسه باعث کاهش اصطکاک و بهبود کارایی سیستم می‌شود.
4. تحمل بار محوری محدود : اکثر رولبرینگ‌های استوانه‌ای عمدتاً برای بار شعاعی طراحی شده‌اند و توانایی محدودی در تحمل بار محوری دارند (مگر در برخی مدل‌های خاص مانند NJ و NUP).
5. استحکام بالا و مقاومت در برابر شوک : به دلیل طراحی مستحکم، در برابر شوک‌های مکانیکی و ارتعاشات مقاومت بالایی دارند.
6. قابلیت تفکیک‌پذیری : بسیاری از رولبرینگ‌های استوانه‌ای، به دلیل طراحی جداشدنی (رینگ داخلی و خارجی مجزا)، به‌راحتی نصب و نگهداری می‌شوند.

انواع رولبرینگ استوانه‌ای

رولبرینگ‌های نوع N و NU

1. N : رینگ داخلی دارای لبه است، رینگ خارجی بدون لبه.
2. NU : رینگ خارجی دارای لبه است، رینگ داخلی بدون لبه.

هر دو نوع فقط بار شعاعی را تحمل می‌کنند.

رولبرینگ‌های نوع NJ و NF

1. NJ : رینگ داخلی یک لبه دارد، می‌تواند بار شعاعی و مقداری بار محوری را در یک جهت تحمل کند.
2. NF : مشابه NJ اما لبه‌ها روی رینگ خارجی قرار دارند.

• رولبرینگ‌های نوع NUP : دارای یک لبه در رینگ داخلی و یک واشر آزاد است که تحمل بار محوری در دو جهت را امکان‌پذیر می‌کند.
• رولبرینگ‌های فول‌کامپلیمنت (Full Complement) : فاقد قفسه هستند ، تعداد بیشتری ساچمه دارند و ظرفیت باربری بالاتری دارند اما برای سرعت‌های پایین مناسب هستند.
• رولبرینگ‌های دو ردیفه و چهار ردیفه : مناسب برای کاربردهایی با بارهای سنگین‌تر، مانند تجهیزات نورد فولاد.

مزایای رولبرینگ استوانه‌ای

1. ظرفیت باربری بالا
2. مناسب برای سرعت‌های بالا
3. نصب و نگهداری آسان
4. طول عمر بالا و مقاومت در برابر سایش

معایب رولبرینگ استوانه‌ای

1. تحمل محدود بارهای محوری (در انواع استاندارد)
2. نسبت به سایر انواع رولبرینگ‌ها نیازمند روانکاری مناسب‌تری هستند



کاربردهای رولبرینگ استوانه‌ای

1. ماشین‌آلات صنعتی سنگین : مانند گیربکس‌ها، پمپ‌ها و موتورهای الکتریکی
2. صنایع فولاد و نورد : تجهیزات نورد فلزات به دلیل بارهای سنگین و شرایط سخت
3. صنایع خودروسازی : در دیفرانسیل‌ها و گیربکس‌های خودرو
4. توربین‌های بادی و ژنراتورها : به دلیل تحمل بارهای دینامیکی سنگین
5. راه‌آهن و تجهیزات حمل و نقل سنگین : در محورهای قطار و چرخ‌های ماشین‌آلات

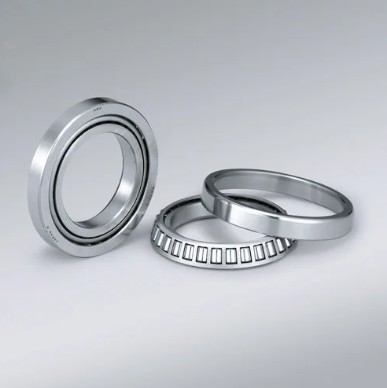

• رولبرینگ مخروطی (Tapered Roller Bearing)

یکی از انواع رولبرینگ‌ها است که به دلیل طراحی خاص و کارآمد خود، برای تحمل بارهای ترکیبی (شعاعی و محوری) بسیار مناسب است. این نوع رولبرینگ به‌ویژه در کاربردهای صنعتی سنگین و سیستم‌های مکانیکی که بار در چند جهت وارد می‌شود، بسیار محبوب است.

ویژگی‌های رولبرینگ مخروطی

1. تحمل بارهای ترکیبی (شعاعی و محوری): طراحی مخروطی باعث می‌شود این رولبرینگ بتواند بارهای شعاعی سنگین و بارهای محوری را (معمولاً در یک جهت) تحمل کند.
2. زاویه مخروط : زاویه بین محور ساچمه‌ها و سطح تماس تعیین‌کننده توانایی رولبرینگ در تحمل بار محوری است. هرچه زاویه بزرگ‌تر باشد، توانایی تحمل بار محوری بیشتر است.
3. ظرفیت بار بالا : به دلیل سطح تماس گسترده بین ساچمه‌ها و رینگ‌ها، ظرفیت باربری بالایی دارد.
4. دقت و پایداری : در سیستم‌هایی که نیاز به دقت بالا و پایداری طولانی‌مدت دارند، مانند گیربکس‌ها، استفاده می‌شود.
5. استحکام در برابر بارهای دینامیکی : طراحی مستحکم باعث می‌شود رولبرینگ مخروطی در برابر شوک‌های مکانیکی و بارهای متغیر مقاوم باشد.
6. نیاز به جفت‌شدن صحیح : رولبرینگ‌های مخروطی معمولاً به صورت جفت‌شده نصب می‌شوند تا بار محوری را از دو طرف تحمل کنند.

انواع رولبرینگ مخروطی

• رولبرینگ‌های مخروطی تک ردیفه (Single-Row Tapered Roller Bearing)

برای تحمل بار شعاعی و بار محوری در یک جهت طراحی شده است و در صورت نیاز به تحمل بار محوری از دو طرف، به‌صورت جفت‌شده استفاده می‌شود.

• رولبرینگ‌های مخروطی دو ردیفه (Double-Row Tapered Roller Bearing)

دارای دو ردیف ساچمه است که می‌تواند بارهای شعاعی و محوری را از دو جهت تحمل کند و در سیستم‌هایی که بارهای محوری سنگین وجود دارد، مانند محورهای خودرو، کاربرد دارد.

• رولبرینگ‌های مخروطی چهار ردیفه (Four-Row Tapered Roller Bearing)

ظرفیت باربری بسیار بالایی دارد و معمولاً در ماشین‌آلات نورد و صنایع سنگین استفاده می‌شود.

• رولبرینگ‌های مخروطی فول‌کامپلیمنت (Full Complement Tapered Roller Bearing)

فاقد قفسه و تعداد بیشتری ساچمه است که ظرفیت باربری بالاتری دارد اما مناسب برای سرعت‌های پایین است.

مزایای رولبرینگ مخروطی

1. تحمل بارهای ترکیبی (شعاعی و محوری)
2. ظرفیت باربری بالا
3. عملکرد پایدار در شرایط دینامیکی
4.  طول عمر بالا و استحکام زیاد

معایب رولبرینگ مخروطی

1. نیاز به نصب دقیق جت عملکرد بهینه
2. نیاز به روانکاری مناسب برای کاهش اصطکاک و افزایش طول عمر
3. تحمل بار محوری فقط در یک جهت (در نوع تک‌ردیفه)

کاربردهای رولبرینگ مخروطی

1. صنایع خودروسازی : در محورهای جلو و عقب خودروها، دیفرانسیل‌ها و گیربکس‌ها
2. ماشین‌آلات سنگین : جرثقیل‌ها، ماشین‌آلات کشاورزی و تجهیزات ساختمانی
3. صنایع فولاد و نورد : تجهیزات نورد فلزات که نیاز به تحمل بارهای سنگین شعاعی و محوری دارند
4. صنایع ریلی : در محورهای قطار و سیستم‌های حمل‌ونقل ریلی
5. تجهیزات دریایی : در سیستم‌های انتقال قدرت کشتی‌ها و پمپ‌های دریایی
6. توربین‌های بادی : به دلیل مقاومت در برابر شوک و بارهای متغیر

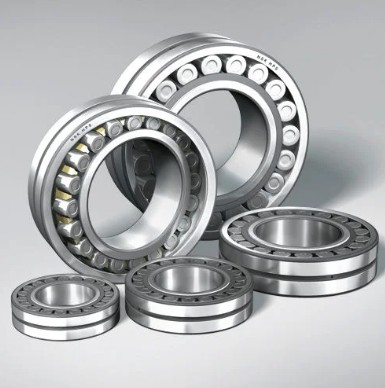

• رولبرینگ بشکه‌ای (Spherical Roller Bearing)

نوعی رولبرینگ با طراحی منحصر‌به‌فرد است که توانایی تحمل بارهای شعاعی سنگین و بارهای محوری متوسط را در هر دو جهت دارد. این نوع رولبرینگ به دلیل شکل بشکه‌ای ساچمه‌ها و طراحی ویژه رینگ‌ها، قابلیت خودتنظیمی دارد و می‌تواند ناهم‌راستایی شفت یا تغییرات زاویه‌ای را جبران کند.

 ویژگی‌های رولبرینگ بشکه‌ای

1. قابلیت خودتنظیمی : طراحی کروی مسیر غلتشی رینگ خارجی به رولبرینگ اجازه می‌دهد تا ناهماهنگی‌های زاویه‌ای (حدود 1 تا 2 درجه) را جبران کند.
2. تحمل بارهای سنگین : این رولبرینگ برای تحمل بارهای شعاعی سنگین و بارهای محوری متوسط در هر دو جهت مناسب است.
3. عملکرد پایدار : طراحی کروی و بشکه‌ای ساچمه‌ها باعث کاهش اثرات بارهای ناگهانی و شوک‌های مکانیکی می‌شود.
4. طول عمر بالا : تماس سطحی بهینه بین ساچمه‌ها و مسیر غلتشی باعث کاهش سایش و افزایش عمر رولبرینگ می‌شود.
5. مقاومت در شرایط سخت : این نوع رولبرینگ در محیط‌های پرارتعاش و شرایط کاری سنگین (مانند دما و آلودگی بالا) عملکرد خوبی دارد.

انواع رولبرینگ بشکه‌ای

• رولبرینگ بشکه‌ای دو ردیفه (Double-Row Spherical Roller Bearing)

دارای دو ردیف ساچمه بشکه‌ای که می‌توانند بارهای شعاعی سنگین و بارهای محوری متوسط را تحمل کنند که به دلیل طراحی قوی، در صنایع سنگین استفاده می‌شود.

• رولبرینگ بشکه‌ای یک ردیفه (Single-Row Spherical Roller Bearing)

ظرفیت بار کمتری نسبت به نوع دو ردیفه دارد و برای کاربردهای سبک‌تر مناسب است.

• رولبرینگ بشکه‌ای با ساچمه‌های نامتقارن (Asymmetric Spherical Roller Bearing)

طراحی ساچمه‌ها به گونه‌ای است که ظرفیت باربری بیشتری فراهم می‌کند.

• رولبرینگ بشکه‌ای با ساچمه‌های متقارن (Symmetric Spherical Roller Bearing)

طراحی استاندارد و متقارن برای توزیع یکنواخت بار.

• رولبرینگ بشکه‌ای با سوراخ مخروطی (Tapered Bore Spherical Roller Bearing)

دارای سوراخ مخروطی برای نصب آسان‌تر روی شفت که معمولاً با بوش‌های تبدیلی نصب می‌شود.

مزایای رولبرینگ بشکه‌ای

1. قابلیت تحمل بارهای سنگین شعاعی
2. تحمل بارهای محوری در هر دو جهت
3. مقاومت در برابر ارتعاشات و شوک‌های مکانیکی
4. طول عمر بالا و کاهش هزینه‌های تعمیر و نگهداری
5. عملکرد پایدار در شرایط ناهمراستایی

معایب رولبرینگ بشکه‌ای

• حساسیت به روانکاری که عدم استفاده از روانکاری مناسب می‌تواند عمر رولبرینگ را کاهش دهد.
• اندازه بزرگ‌تر آنها نسبت به سایر رولبرینگ‌ها فضای بیشتری نیاز دارد.
• هزینه بالاتر که به دلیل طراحی پیچیده، قیمت بیشتری نسبت به رولبرینگ‌های ساده‌تر دارد.

کاربردهای رولبرینگ بشکه‌ای

1. صنایع معدنی : ماشین‌آلات سنگین مانند سنگ‌شکن‌ها، نوار نقاله‌ها و تجهیزات حفاری.
2. صنایع فولاد و فلزات : تجهیزات نورد، ریخته‌گری و حمل مواد سنگین.
3. صنایع دریایی : پروانه‌های کشتی، پمپ‌ها و تجهیزات دریایی.
4. توربین‌های بادی : تحمل بارهای دینامیکی و ارتعاشات بالا در شرایط سخت محیطی.
5. صنایع سیمان : در کوره‌ها، آسیاب‌ها و تجهیزات حمل مواد.
6. صنایع نفت و گاز : پمپ‌های سنگین و تجهیزات حفاری.

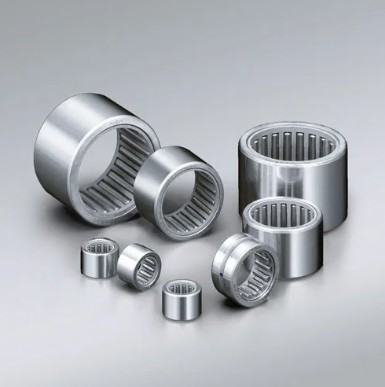

• رولبرینگ سوزنی (Needle Roller Bearing)

نوعی از رولبرینگ‌ها است که از ساچمه‌هایی با قطر کوچک و طول زیاد (مشابه سوزن) تشکیل شده است. این طراحی باعث می‌شود که رولبرینگ سوزنی بتواند بارهای شعاعی بالا را تحمل کند، در حالی که فضای کمی را اشغال می‌کند. این ویژگی، آن را به گزینه‌ای ایده‌آل برای سیستم‌های محدود به فضای کوچک تبدیل کرده است.

ویژگی‌های رولبرینگ سوزنی

1. ظرفیت بار شعاعی بالا در فضای کوچک : به دلیل طراحی باریک و استفاده از ساچمه‌های سوزنی، این نوع رولبرینگ می‌تواند بارهای شعاعی بالا را در فضای بسیار محدود تحمل کند.
2. طراحی فشرده : ابعاد کوچک و جمع‌وجور آن، به‌ویژه در کاربردهایی با محدودیت فضا، یک مزیت بزرگ است.
3. وزن کم : به دلیل طراحی ساده و استفاده حداقلی از مواد، این نوع رولبرینگ وزن کمی دارد.
4. تنوع در طراحی : رولبرینگ‌های سوزنی می‌توانند بدون رینگ داخلی یا خارجی عرضه شوند و با شفت یا بدنه سازگار شوند.
5. سرعت متوسط : برای کاربردهایی با سرعت‌های متوسط مناسب است، زیرا تماس ساچمه‌ها با مسیر غلتش بیشتر از رولبرینگ‌های دیگر است.

انواع رولبرینگ سوزنی

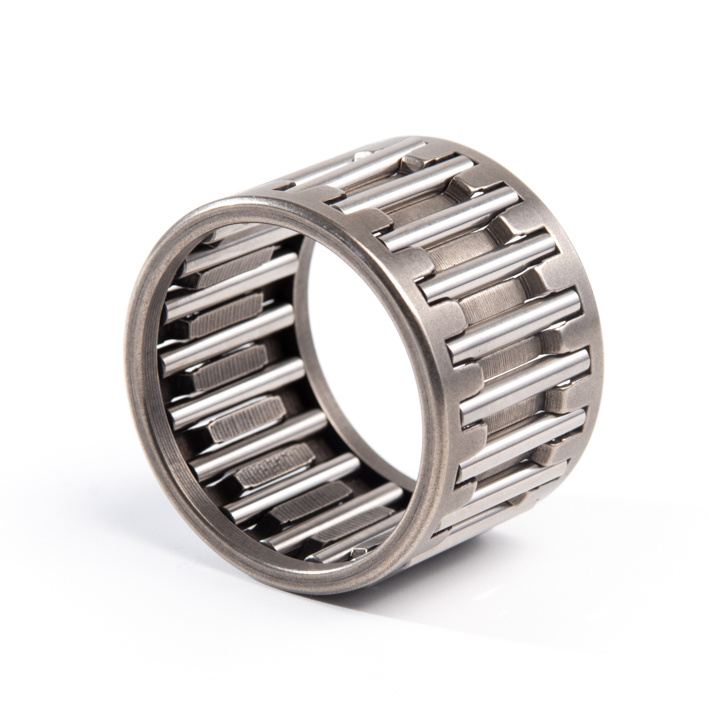

• رولبرینگ سوزنی با قفسه (Caged Needle Roller Bearing)

دارای قفسه برای نگهداری ساچمه‌ها که مناسب برای سرعت‌های بالا است

• رولبرینگ سوزنی بدون قفسه (Full Complement Needle Roller Bearing)

تعداد بیشتری ساچمه دارد و ظرفیت بار شعاعی بیشتری را تحمل می‌کند برای سرعت‌های پایین مناسب است.

• رولبرینگ سوزنی بدون رینگ داخلی (Needle Roller Bearing Without Inner Ring)

رینگ داخلی حذف می‌شود و شفت به‌عنوان مسیر غلتش داخلی عمل می‌کند که نیاز به سخت‌کاری و دقت بالا در شفت دارد.

• رولبرینگ سوزنی با رینگ داخلی (Needle Roller Bearing With Inner Ring)

دارای رینگ داخلی است و نیاز به آماده‌سازی خاصی برای شفت ندارد.

• یاتاقان‌های سوزنی ترکیبی (Combined Needle Roller Bearing)

ترکیبی از رولبرینگ سوزنی با بلبرینگ یا رولبرینگ‌های دیگر برای تحمل بارهای محوری و شعاعی.

• رولبرینگ‌های سوزنی مهر و موم شده (Sealed Needle Roller Bearing)

دارای آب‌بند یا مهر و موم برای جلوگیری از ورود آلودگی و افزایش عمر رولبرینگ.

مزایای رولبرینگ سوزنی

1. فضای کم : مناسب برای طراحی‌های فشرده و محدود به فضا.
2. ظرفیت بار شعاعی بالا : با وجود ابعاد کوچک، بارهای شعاعی سنگین را تحمل می‌کند.
3. وزن سبک : برای کاربردهایی که وزن مهم است، گزینه ایده‌آلی است.
4. انعطاف‌ پذیری در طراحی : انواع مختلف آن امکان استفاده در شرایط متنوع را فراهم می‌کنند.
5. مقرون‌به‌صرفه : نسبت به برخی رولبرینگ‌های بزرگ‌تر، هزینه کمتری دارد.

معایب رولبرینگ سوزنی

• تحمل کم بار محوری : این نوع رولبرینگ به‌طور عمده برای بارهای شعاعی طراحی شده است.
• نیاز به دقت بالا در شفت و بدنه : در صورت استفاده بدون رینگ داخلی یا خارجی، شفت یا بدنه باید به دقت ماشین‌کاری و سخت‌کاری شوند.
• حساسیت به روانکاری : روانکاری مناسب برای کاهش اصطکاک و افزایش عمر الزامی است.
• محدودیت در سرعت : سرعت کاری آن نسبت به سایر انواع رولبرینگ‌ها محدودتر است.

کاربردهای رولبرینگ سوزنی

1. صنایع خودروسازی : گیربکس‌ها، میل‌لنگ، میل‌سوپاپ، سیستم انتقال قدرت.
2. ماشین‌آلات صنعتی : ابزارهای ماشین‌کاری، پرس‌ها، و دستگاه‌های تراش.
3. تجهیزات الکترونیکی و برقی : موتورهای الکتریکی کوچک و کمپرسورها.
4. صنایع کشاورزی : تجهیزات کشاورزی و تراکتورها.
5. صنایع هوافضا : سیستم‌های انتقال قدرت و محرکه‌های کوچک.
6. تجهیزات دستی : ابزارهای برقی و دستگاه‌های دستی کوچک.

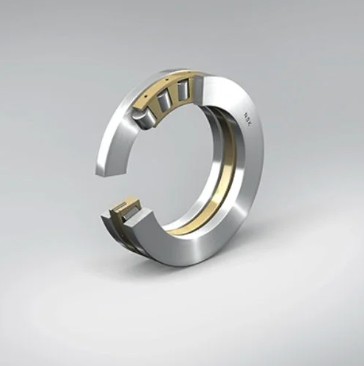

• رولبرینگ کف گرد (Thrust Roller Bearing)

نوعی از بلبرینگ‌ها یا رولبرینگ‌ها است که به‌طور خاص برای تحمل بارهای محوری (نه شعاعی) طراحی شده‌اند. این نوع رولبرینگ‌ها معمولاً در مکانیزم‌هایی که نیاز به تحمل بارهای زیاد در جهت محوری دارند، استفاده می‌شوند.

ویژگی‌های رولبرینگ کف گرد

1. تحمل بار محوری بالا : رولبرینگ‌های کف گرد معمولاً برای بارهای محوری سنگین طراحی شده‌اند.
2. اصطکاک کم : این بلبرینگ‌ها با طراحی مناسب می‌توانند حرکات را با کمترین مقاومت انجام دهند.
3. دوام بالا : برای شرایط کاری سخت و بارهای سنگین طراحی می‌شوند.
4. تنوع در طراحی : رولبرینگ‌های کف گرد در انواع مختلف (ساچمه مخروطی، استوانه‌ای، یا سوزنی) تولید می‌شوند تا برای نیازهای خاص مناسب باشند.

انواع رولبرینگ کف گرد

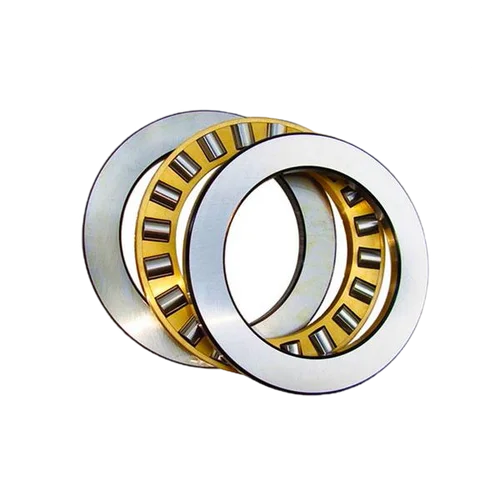

• رولبرینگ کف گرد استوانه‌ای (Cylindrical Thrust Roller Bearings)

دارای غلطک‌های استوانه‌ای که برای بارهای محوری بسیار سنگین مناسب است و معمولاً در سرعت‌های پایین و متوسط استفاده می‌شود.

• رولبرینگ کف گرد مخروطی (Tapered Thrust Roller Bearings)

دارای ساچمه‌های مخروطی شکل که برای بارهای محوری و شعاعی مناسب است که طراحی پیشرفته برای توزیع یکنواخت تنش‌ها دارد.

• رولبرینگ کف گرد سوزنی (Needle Thrust Roller Bearings)

دارای ساچمه‌های بسیار باریک و بلند که طراحی مناسب برای فضاهای محدود دارد.

• رولبرینگ کف گرد با غلتک ترکیبی (Combined Thrust Bearings)

ترکیبی از ساچمه‌های استوانه‌ای و کروی برای تحمل بارهای محوری و شعاعی که طراحی خاص برای کاربردهای چندمنظوره دارد.

مزایا رولبرینگ کف گرد

1. تحمل بارهای محوری سنگین : طراحی این نوع رولبرینگ به‌گونه‌ای است که می‌تواند بارهای محوری بسیار زیادی را تحمل کند. این ویژگی آن‌ها را برای کاربردهای صنعتی سنگین ایده‌آل می‌سازد.
2. طراحی برای فضای محدود : برخی از انواع رولبرینگ کف گرد (مانند نوع سوزنی) طراحی جمع‌وجوری دارند و در مکان‌هایی که فضای نصب محدود است، به خوبی کار می‌کنند.
3. اصطکاک کم : این رولبرینگ‌ها در صورت روانکاری مناسب، اصطکاک کمی ایجاد می‌کنند و به این ترتیب بازدهی سیستم را افزایش می‌دهند.
4. عملکرد پایدار : به دلیل طراحی خاص، رولبرینگ‌های کف گرد می‌توانند تنش را به‌صورت یکنواخت توزیع کنند و عملکردی پایدار و روان ارائه دهند.
5. تنوع بالا : انواع مختلف رولبرینگ‌های کف گرد (مانند استوانه‌ای، مخروطی، کروی و سوزنی) برای شرایط کاری مختلف طراحی شده‌اند، بنابراین می‌توان نوع مناسب را برای هر کاربرد انتخاب کرد.
6. قابلیت خودتنظیمی : رولبرینگ‌های کف گرد کروی می‌توانند ناهماهنگی‌های جزئی در شفت و محفظه را جبران کنند، که این ویژگی در شرایط عملیاتی بسیار مفید است.

معایب رولبرینگ کف گرد

• عدم تحمل بار شعاعی : اکثر رولبرینگ‌های کف گرد تنها برای تحمل بار محوری طراحی شده‌اند و نمی‌توانند بار شعاعی را تحمل کنند. این یک محدودیت بزرگ در برخی کاربردها است.
• حساسیت به ناهماهنگی (در برخی انواع) : انواع استوانه‌ای و سوزنی نسبت به ناهماهنگی در نصب یا انحراف شفت حساس هستند، که می‌تواند عمر مفید آن‌ها را کاهش دهد.
• نیاز به روانکاری مداوم : برای کاهش اصطکاک و افزایش عمر مفید، رولبرینگ‌های کف گرد به روانکاری دقیق و مداوم نیاز دارند. عدم روانکاری مناسب ممکن است به خرابی سریع منجر شود.
• سرعت محدود : برخی از انواع رولبرینگ‌های کف گرد (مانند استوانه‌ای و کروی) در سرعت‌های بالا به‌خوبی عمل نمی‌کنند و برای کاربردهای با سرعت زیاد مناسب نیستند.
• هزینه بالای نگهداری : حساسیت به شرایط نصب، بارگذاری، و روانکاری باعث می‌شود که نگهداری این نوع رولبرینگ‌ها پیچیده‌تر و پرهزینه‌تر باشد.
• عمر کوتاه در شرایط نامساعد : در صورت وجود آلودگی، گردوغبار، یا رطوبت، رولبرینگ‌های کف گرد ممکن است زودتر دچار آسیب شوند، به‌خصوص اگر روانکاری به درستی انجام نشود.

کاربردهای رولبرینگ کف گرد

1. صنعت حمل‌ونقل : گیربکس‌های سنگین – محور قطارها
2. ماشین‌آلات سنگین و معدنی : جرثقیل‌ها و تجهیزات بالابر – ماشین‌آلات معدنی
3. صنعت انرژی : توربین‌های بادی و آبی – ژنراتورها
4. صنایع فلزکاری : نورد فولاد و آلومینیوم
5. صنایع دریایی : پروانه کشتی – سیستم‌های رانش
6. تجهیزات هیدرولیکی : پرس‌های هیدرولیکی
7. صنعت خودروسازی : کلاچ خودرو – گیربکس‌های اتوماتیک
8. صنایع ساخت و ساز : تاور کرین‌ها و ماشین‌آلات ساختمانی – دستگاه‌های حفاری

ساچمه استوانه ای چیست؟

ساچمه استوانه‌ای یکی از انواع رایج ساچمه‌ها در رولبرینگ‌ها است که طراحی و عملکرد خاصی دارد. این نوع ساچمه‌ها به دلیل سطح تماس خطی با مسیر غلتش، توانایی تحمل بارهای شعاعی سنگین را دارند و در بسیاری از کاربردهای صنعتی و سنگین مورد استفاده قرار می‌گیرند

ویژگی های ساچمه استوانه‌ای در رولبرینگ

• طراحی هندسی : بسته به نوع رولبرینگ، ساچمه‌ها می‌توانند استوانه‌ای، مخروطی، بشکه‌ای یا سوزنی باشند که هر طراحی برای نوع خاصی از بار و شرایط کاری مناسب است.
• جنس : معمولاً از فولاد آلیاژی سخت‌شده ساخته می‌شوند که مقاومت بالایی در برابر سایش و خستگی دارند همچنین در شرایط خاص، از مواد سرامیکی یا کامپوزیتی برای کاهش وزن و مقاومت به دما و خوردگی استفاده می‌شود.
• تماس خطی یا سطحی : در رولبرینگ‌ها، ساچمه‌ها با مسیر غلتش تماس خطی (مانند ساچمه‌های استوانه‌ای) یا تماس سطحی (مانند ساچمه‌های بشکه‌ای) دارند. این طراحی ظرفیت باربری و توزیع فشار را بهبود می‌بخشد.
• ظرفیت باربری بالا : ساچمه‌ها به دلیل سطح تماس بزرگ‌تر با مسیر غلتش، ظرفیت باربری بیشتری نسبت به بلبرینگ‌ها (که از ساچمه‌های کروی استفاده می‌کنند) دارند.
• اندازه و تعداد ساچمه‌ها : تعداد و اندازه ساچمه‌ها مستقیماً بر توان تحمل بار و عملکرد رولبرینگ تأثیرگذار است.

کاربرد ساچمه استوانه‌ای در انواع رولبرینگ

1. رولبرینگ‌های استوانه‌ای (Cylindrical Roller Bearings) : این رولبرینگ‌ها به طور خاص برای استفاده از ساچمه‌های استوانه‌ای طراحی شده‌اند.
2. رولبرینگ‌های مخروطی (Tapered Roller Bearings) : این نوع رولبرینگ‌ها معمولاً از ساچمه های مخروطی استفاده می‌کنند، اما برخی از طراحی‌ها ممکن است ساچمه‌های استوانه‌ای را برای افزایش ظرفیت بار شعاعی در ترکیب با بارهای محوری به کار ببرند.
3. رولبرینگ‌های بشکه‌ای (Spherical Roller Bearings) : هرچند ساچمه‌های بشکه‌ای در این رولبرینگ‌ها مرسوم‌تر هستند، اما در برخی موارد خاص، ساچمه‌های استوانه‌ای برای تحمل بارهای شعاعی سنگین‌تر استفاده می‌شوند.
4. رولبرینگ‌های سوزنی (Needle Roller Bearings) : اگرچه این نوع رولبرینگ‌ها معمولاً از ساچمه‌های سوزنی استفاده می‌کنند، اما گاهی اوقات ساچمه‌های استوانه‌ای با طراحی خاص برای کاربردهای خاص جایگزین می‌شوند.

مزایای ساچمه استوانه‌ ای در رولبرینگ

• تحمل بار شعاعی و محوری : ساچمه‌ها، بسته به طراحی، می‌توانند بارهای شعاعی (مانند ساچمه های استوانه‌ای و سوزنی) یا بارهای محوری و ترکیبی (مانند ساچمه های مخروطی و بشکه‌ای) را تحمل کنند.
• ظرفیت باربری بالا : سطح تماس گسترده‌تر در ساچمه های استوانه‌ای نسبت به ساچمه های کروی، امکان توزیع یکنواخت بار و تحمل بارهای سنگین را فراهم می‌کند.
• طول عمر بیشتر : به دلیل تماس خطی یا سطحی و توزیع مناسب فشار، ساچمه ها معمولاً سایش کمتری نسبت به بلبرینگ‌ها دارند.
• عملکرد در شرایط سخت : ساچمه ها در محیط‌هایی با شوک، ارتعاش و بارهای سنگین عملکرد بهتری دارند.
• تنوع در طراحی : ساچمه های مختلف (سوزنی، مخروطی، استوانه‌ای و بشکه‌ای) امکان انتخاب رولبرینگ مناسب برای کاربردهای مختلف را فراهم می‌کنند.
• انعطاف‌پذیری در نصب : برخی طراحی‌ها (مانند ساچمه های سوزنی) نیاز به رینگ داخلی یا خارجی ندارند و می‌توانند مستقیماً روی شفت یا بدنه نصب شوند.
• عملکرد خودتنظیمی : برخی ساچمه ها (مانند ساچمه‌های بشکه‌ای) قابلیت خودتنظیمی دارند و می‌توانند ناهماهنگی‌های زاویه‌ای بین شفت و بدنه را جبران کنند.

معایب ساچمه استوانه‌ ای در رولبرینگ

1. اصطکاک بیشتر نسبت به بلبرینگ : به دلیل تماس خطی یا سطحی، اصطکاک بیشتری نسبت به بلبرینگ‌ها (با تماس نقطه‌ای) دارند که می‌تواند منجر به تولید حرارت بیشتر شود.
2. محدودیت در سرعت : ساچمه ها به دلیل طراحی خود، برای کاربردهایی با سرعت‌های پایین تا متوسط مناسب‌تر هستند. در سرعت‌های بالا، اصطکاک و دمای تولید شده می‌تواند عملکرد را کاهش دهد.
3. حساسیت به روانکاری : روانکاری مناسب برای جلوگیری از سایش و کاهش اصطکاک بسیار حیاتی است. کمبود روانکار یا کیفیت پایین آن می‌تواند عمر ساچمه ها را به‌شدت کاهش دهد.
4. ابعاد بزرگ‌تر : رولبرینگ‌ها معمولاً فضای بیشتری نسبت به بلبرینگ‌ها اشغال می‌کنند که در طراحی‌های فشرده ممکن است محدودیت ایجاد کند.
5. وزن بیشتر : به دلیل تعداد و اندازه بزرگ‌تر ساچمه ها، رولبرینگ‌ها سنگین‌تر از بلبرینگ‌های مشابه هستند.
6. پیچیدگی ساخت : ساخت ساچمه ها و مسیرهای غلتش آنها نیاز به دقت و ماشین‌کاری بالایی دارد که می‌تواند هزینه تولید را افزایش دهد.
7. حساسیت به نصب نادرست : نصب نادرست یا هم‌راستا نبودن شفت و بدنه می‌تواند باعث آسیب به ساچمه ها و کاهش عملکرد شود.

کاربردهای صنعتی ساچمه اسوانه‌ ای در رولبرینگ

• صنعت خودروسازی : چرخ خودروها – دیفرانسیل و گیربکس – موتورهای خودرو
• صنایع سنگین و معدنی : ماشین‌آلات معدنی – جرثقیل‌ها و تجهیزات حمل‌ونقل – پرس‌های هیدرولیک و صنعتی
• صنایع تولید فولاد و سیمان : کوره‌ها و آسیاب‌های غلتکی – مکانیزم‌های چرخشی – ماشین‌آلات نورد
• صنایع نفت و گاز : پمپ‌ها و کمپرسورها – توربین‌های گازی و بخار
• صنایع انرژی : توربین‌های بادی – ژنراتورها – پمپ‌های هیدرولیک
• صنایع ماشین‌آلات سنگین : لودرها و بولدوزرها – اکسل‌ها و سیستم‌های تعلیق – چرخ‌دنده‌های بزرگ
• صنایع نساجی : ماشین‌آلات ریسندگی و بافندگی – ریل‌های خطی
• صنایع حمل‌ونقل ریلی و دریایی : محورهای قطار – تجهیزات دریایی
• صنایع غذایی و دارویی : خطوط تولید و بسته‌بندی – تجهیزات شستشو و پرکن
• صنایع هوافضا : موتورهای هواپیما – تجهیزات زمینی

نتیجه گیری

در نتیجه ساچمه‌ های استوانه‌ای در رولبرینگ‌ها نقش کلیدی در تحمل بارهای شعاعی، محوری، یا ترکیبی دارند و در صنایع مختلفی به دلیل توانایی تحمل بارهای سنگین و عملکرد قابل‌اعتماد به کار گرفته می‌شوند. بسته به نوع ساچمه (استوانه‌ای، مخروطی، بشکه‌ای یا سوزنی)، کاربردهای صنعتی رولبرینگ‌ها متفاوت است.
