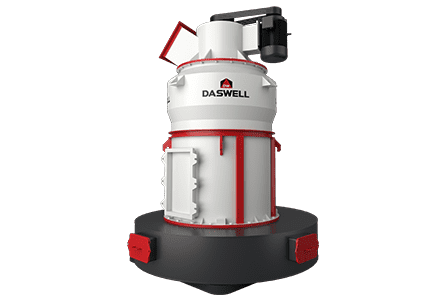

دستگاه بال میل چیست؟

بال میل (Ball Mill) یکی از تجهیزات مهم و پرکاربرد در صنایع مختلف از جمله معدن، شیمی، سرامیک و تولید رنگ است. این دستگاه برای آسیاب کردن مواد به ذرات ریز طراحی شده است و از ساچمه‌هایی با جنس‌های مختلف همچون فولاد، سرامیک یا پلاستیک بهره می‌برد. در فروشگاه ساچمه پویا، شما می‌توانید انواع ساچمه‌های با کیفیت بالا را برای استفاده در دستگاه‌های بال میل تهیه کنید و بهره‌وری بیشتری را در فرایندهای صنعتی تجربه کنید.

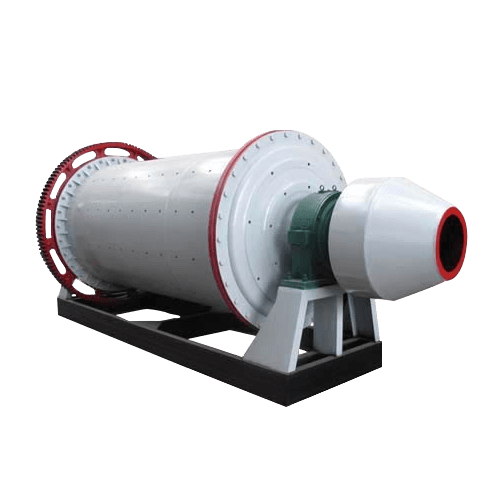

انواع کاربرد بال میل در صنایع

دستگاه بال میل به دلیل توانایی در آسیاب و پودر کردن مواد سخت و تولید ذرات ریز، در صنایع مختلف کاربرد گسترده‌ای دارد.

1. صنعت معدن و فرآوری مواد معدنی
2. صنعت سیمان و ساختمان
3. صنعت سرامیک و کاشی
4. صنایع شیمیایی
5. صنعت داروسازی
6. صنعت تولید رنگ و پیگمنت
7. صنعت تولید کودهای شیمیایی
8. صنایع غذایی و کشاورزی
9. صنعت تولید انرژی (نیروگاهی)
10. صنعت متالورژی و تولید پودر فلزات
11. صنعت تولید لاستیک و پلاستیک
12. صنایع الکترونیکی و مواد پیشرفته
13. صنعت تولید شیشه
14. صنعت تولید کاغذ





---

اجزای دستگاه بال میل

دستگاه بال میل از اجزای مختلفی تشکیل شده است که هر یک نقش خاصی در عملکرد دستگاه ایفا می‌کنند در ادامه به بررسی هر یک خواهیم پرداخت.

• استوانه یا درام چرخان (Cylinder/Drum)

یک محفظه استوانه‌ای شکل که مواد و ساچمه های خردکننده درون آن قرار می‌گیرند. از جنس فولاد یا فولاد ضد زنگ ساخته می‌شود و می‌تواند با پوشش‌ های مقاوم در برابر سایش مانند لاستیک یا سرامیک پوشانده شود.

• ساچمه (Precision Ball)

ساچمه مهم‌ ترین قسمت برای خرد کردن مواد هستند. از جنس‌ های مختلفی مانند فولاد سخت، فولاد ضد زنگ، سرامیک یا لاستیک ساخته می‌شوند. اندازه و جنس ساچمه ها به نوع مواد و دانه‌ بندی خروجی مورد نظر بستگی دارد.

• موتور و سیستم انتقال قدرت (Motor and Drive System)

موتور وظیفه تأمین انرژی برای چرخش استوانه را دارد. انتقال قدرت معمولاً از طریق گیربکس یا تسمه انجام می‌شود.

• یاتاقان‌ها (Bearings)

برای پشتیبانی از استوانه و کاهش اصطکاک در هنگام چرخش استفاده می‌شوند. معمولاً از یاتاقان‌ های مقاوم و بادوام برای تحمل وزن و فشار بالای دستگاه استفاده می‌شود.

• ورودی مواد (Feed Inlet)

محلی برای ورود مواد اولیه به داخل دستگاه استوانه‌ای. می‌تواند به‌ صورت دستی یا با کمک نقاله و سیستم‌های تغذیه اتوماتیک انجام شود.

• خروجی مواد (Discharge Outlet)

محلی برای خروج مواد خرد شده و آسیاب شده است. در برخی مدل‌ ها سیستم تخلیه به‌ صورت اتوماتیک و در مدل‌های دیگر دستی انجام می‌شود.

• لاینر یا پوشش داخلی (Liner)

پوششی که برای محافظت از دیواره‌ های داخلی استوانه در برابر سایش و ضربه استفاده می‌شود. می‌تواند از مواد لاستیکی، فولادی یا سرامیکی باشد.

• سیستم خنک‌کننده (Cooling System)

در برخی از بالمیل‌ ها، به‌ویژه در مواردی که حرارت زیادی تولید می‌شود، سیستم خنک‌ کننده برای کاهش دمای داخلی دستگاه استفاده می‌شود.

• سیستم کنترل (Control System)

برای کنترل سرعت چرخش، مدت‌ زمان آسیاب و سایر پارامتر های عملکردی دستگاه استفاده می‌شود.

• پایه‌ها و شاسی (Frame and Support)

برای نگهداری و تثبیت دستگاه در محل نصب استفاده می‌شوند. از جنس فولاد محکم ساخته می‌شوند تا وزن و لرزش دستگاه را تحمل کنند.

• درپوش‌ها (Covers)

دو طرف استوانه با درپوش‌ هایی بسته می‌شود که شامل ورودی و خروجی مواد هستند. این درپوش‌ ها قابل باز و بسته شدن هستند.

• سیستم‌ های جانبی (Auxiliary Systems)

  شامل تجهیزات اضافی مانند نقاله‌ ها، سیلو ها و دستگاه‌ های تغذیه و تخلیه برای بهبود بهره‌وری.





---

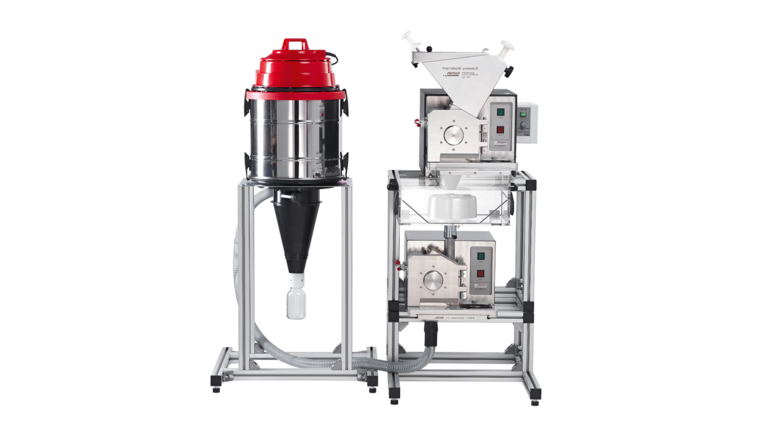

انواع دستگاه‌ های بال میل

دستگاه‌های بال میل بسته به نوع طراحی ، نحوه عملکرد و کاربرد به دسته‌ بندی‌ های مختلفی تقسیم می‌شوند. هر نوع ویژگی‌ ها و مزایای خاص خود را دارد که آن را برای کاربرد های متفاوت مناسب می‌کند در ادامه به بررسی هر یک خواهیم پرداخت.

بر اساس نحوه عملکرد

• بال میل ناپیوسته (Batch Ball Mill)

1. ویژگی‌ها : مواد در یک دوره زمانی مشخص وارد دستگاه شده، خرد کردن انجام می‌شود و سپس مواد تخلیه می‌شوند و پس از هر چرخه، دستگاه باید دوباره شارژ و تخلیه شود.
2. کاربردها : فرآیند های کوچک و آزمایشگاهی و تولید مواد خاص با دقت بالا.
3. مزایا : کنترل دقیق‌ تر روی مدت زمان آسیاب.
4. معایب : زمان‌ بر و مناسب برای تولید در حجم کم.

• بال میل پیوسته (Continuous Ball Mill)

1. ویژگی‌ ها : مواد به‌ صورت مداوم وارد دستگاه شده و پس از خرد کردن به طور مداوم تخلیه می‌شوند.
2. کاربردها : تولید در مقیاس صنعتی و فرآیند هایی که نیاز به تولید مداوم دارند.
3. مزایا : ظرفیت تولید بالا.
4. معایب : کنترل کمتر روی مدت زمان آسیاب هر بخش از مواد.



---



بر اساس حالت آسیاب‌ کاری

• بال میل خشک (Dry Ball Mill)

1. ویژگی‌ ها : مواد بدون افزودن آب یا مایعات دیگر خرد می‌شوند و مناسب برای موادی که به رطوبت حساس هستند.
2. کاربردها : صنایع پودری، تولید سیمان و مواد شیمیایی.
3. مزایا : عدم نیاز به خشک‌ کردن مواد پس از آسیاب.
4. معایب : تولید گرد و غبار و نیاز به سیستم تهویه.

• بال میل تر (Wet Ball Mill)

1. ویژگی‌ ها : برای خرد کردن مواد در حضور آب یا مایعات دیگر استفاده می‌شود و کاهش اصطکاک و حرارت در حین آسیاب.
2. کاربردها : صنایع معدنی، تولید دوغاب مواد معدنی، سرامیک.
3. مزایا : کاهش سایش قطعات و ساچمه ها و مناسب برای مواد با سختی بالا.
4. معایب : نیاز به جداسازی مایع از مواد نهایی.





---



بر اساس نوع تخلیه

• بال میل سر ریز شونده (Overflow Ball Mill)

1. ویژگی‌ ها : مواد پس از خرد کردن به‌ صورت خودکار از طریق سر ریز از دستگاه تخلیه می‌شوند.
2. کاربرد ها : آسیاب موادی که نیازی به جداسازی دقیق ندارند.
3. مزایا : طراحی ساده و نگهداری آسان.
4. معایب : کنترل کمتر روی اندازه ذرات خروجی.

• بال میل تخلیه شبکه‌ای (Grate Discharge Ball Mill)

1. ویژگی‌ ها : مواد خرد شده از طریق یک صفحه مشبک در انتهای دستگاه تخلیه می‌شوند.
2. کاربرد ها : تولید موادی که نیاز به دانه‌ بندی دقیق دارند.
3. مزایا : کنترل بهتر روی اندازه مواد خروجی.
4. معایب : احتمال انسداد صفحه مشبک.



---



بر اساس نوع محور و استوانه

• بال میل افقی (Horizontal Ball Mill)

1. ویژگی‌ ها : استوانه به‌ صورت افقی قرار دارد و ساچمه ها و مواد داخل آن می‌چرخند.
2. کاربرد ها : رایج‌ ترین نوع بال میل، استفاده در صنایع مختلف.
3. مزایا : طراحی ساده و عملکرد مؤثر.

• بال میل عمودی (Vertical Ball Mill)

1. ویژگی‌ ها : استوانه به‌ صورت عمودی قرار دارد و ساچمه ها به کمک نیروی جاذبه به مواد ضربه می‌زنند.
2. کاربر دها : صنایع خاص مانند تولید رنگ و مواد شیمیایی.
3. مزایا : نیاز کمتر به فضا و کاهش مصرف انرژی.



---



بر اساس نوع ساچمه ها

• بال میل با ساچمه فلزی

1. ویژگی‌ ها : از ساچمه های فلزی (معمولاً فولادی) برای خرد کردن مواد استفاده می‌شود.
2. کاربرد ها : صنایع معدنی و موادی با سختی بالا.
3. مزایا : مقاومت بالا و کارایی زیاد.

• بال میل با ساچمه سرامیکی

1. ویژگی‌ ها : از ساچمه های سرامیکی برای خرد کردن مواد حساس به آلودگی استفاده می‌شود.
2. کاربرد ها : تولید مواد دارویی، سرامیک و رنگ.
3. مزایا : جلوگیری از آلوده شدن مواد.





---



بر اساس نوع کاربرد

• آزمایشگاهی (Laboratory Ball Mill)

1. ویژگی‌ ها : در ابعاد کوچک برای تحقیقات و توسعه مواد استفاده می‌شود.
2. مزایا : قابلیت تنظیم دقیق پارامترهای فرآیند.

• صنعتی (Industrial Ball Mill)

1. ویژگی‌ ها : در ابعاد بزرگ برای تولید انبوه مواد در صنایع مختلف استفاده می‌شود.
2. مزایا : ظرفیت تولید بالا.

انتخاب نوع بال میل مناسب بستگی دارد به :

نوع ماده	سختی ، حساسیت به رطوبت ، اندازه ذرات
ظرفیت تولید	حجم مورد نیاز
دانه‌ بندی خروجی	نیاز به ذرات ریز یا درشت
نوع فرآیند	خشک یا تر ، پیوسته یا ناپیوسته



---

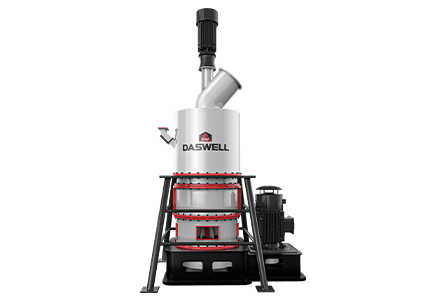

نحوه عملکرد دستگاه بال میل

به صورت کلی ساچمه ها با ایجاد ضربه و اصطکاک باعث آسیاب شدن مواد درون مخزن استوانه شکل دستگاه بال میل می‌شوند

1. ورود مواد به دستگاه : مواد اولیه وارد مخزن دستگاه می‌شوند.
2. چرخش استوانه : موتور دستگاه نیروی لازم را تأمین کرده و باعث چرخش استوانه می‌شود. سرعت چرخش معمولاً بین 60 تا 80 درصد سرعت بحرانی دستگاه است (سرعت بحرانی به سرعتی گفته می‌شود که ساچمه ها به دلیل نیروی گریز از مرکز به دیواره استوانه می‌چسبند).
3. حرکت ساچمه ها :ساچمه های داخل استوانه با چرخش دستگاه بلند می‌شوند و سپس تحت تأثیر گرانش سقوط می‌کنند. این سقوط و برخورد ساچمه ها با مواد باعث خرد کردن مکانیکی (توسط ضربه ساچمه ها) و سایش (به دلیل اصطکاک بین مواد و ساچمه ها) می شود
4. فرآیند آسیاب : مواد در اثر برخورد های مکرر به ذرات کوچک‌ تر تبدیل می‌شوند. میزان خرد شدن به عواملی از جمله اندازه و جنس ساچمه ها ، مدت زمان چرخش دستگاه ، نوع مواد و سختی آن‌ ها ، سرعت چرخش استوانه بستگی دارد،
5. تخلیه مواد خرد شده : پس از رسیدن مواد به دانه ‌بندی مورد نظر، از طریق خروجی دستگاه تخلیه می‌شوند. در برخی مدل‌ ها (بالمیل پیوسته)، مواد به‌ صورت مداوم وارد و خارج می‌شوند اما در مدل‌ های ناپیوسته، دستگاه متوقف شده و مواد تخلیه می‌شوند.
6. جداسازی مواد : اگر آسیاب به‌ صورت تر انجام شده باشد، مواد خروجی ممکن است به جداساز (مانند سرند یا سیکلون) منتقل شوند تا ذرات ریز از ذرات درشت جدا شوند. ذرات درشت دوباره به دستگاه برمی‌گردند تا به اندازه مطلوب برسند.





---

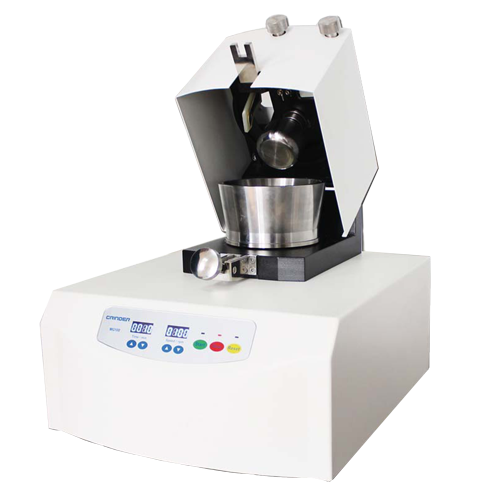

روش‌های جداسازی مواد در بال میل

جداسازی مواد با توجه به نوع بال میل در روش های مختلفی انجام می‌شود :

• استفاده از سرند یا غربال (Screening): مواد و ساچمه ها با هم از دستگاه تخلیه می‌شوند سپس از یک سرند یا غربال با اندازه مش مناسب عبور داده می‌شوند و ساچمه ها به دلیل اندازه بزرگ‌تر در غربال باقی مانده و مواد خرد شده از آن عبور می‌کنند.
• تخلیه مواد به کمک جریان هوا یا مایع (Air or Liquid Separation):

1. در حالت خشک : از جریان هوای قوی برای جدا کردن ذرات پودر از ساچمه ها استفاده می‌شود و ساچمه ها در قسمت پایین دستگاه باقی می‌مانند، در حالی که مواد خرد شده با جریان هوا از دستگاه خارج می‌شوند.
2. در حالت تر: مایع (معمولاً آب) به مواد اضافه شده و مخلوط ساچمه و ماده تخلیه می‌شود و ساچمه ها به دلیل وزن بیشتر ته‌ نشین شده و مواد همراه با مایع از دستگاه خارج می‌شوند.

• سیستم مغناطیسی (Magnetic Separation): در صورتی که ساچمه ها از جنس فلزی و مواد خروجی غیرمغناطیسی باشند، از یک جداکننده مغناطیسی استفاده می‌شود. ساچمه ها توسط میدان مغناطیسی جذب شده و مواد خرد شده جدا می‌شوند.
• روش تخلیه شبکه‌ای (Grate Discharge): در بال میل‌هایی که دارای یک صفحه شبکه‌ای (Grate) در قسمت خروجی هستند، مواد خرد شده از سوراخ‌های شبکه عبور کرده و ساچمه ها در داخل استوانه باقی می‌مانند. مواد از طریق یک سیستم نقاله یا تخلیه به بخش بعدی منتقل می‌شوند.
• استفاده از سیکلون (Cyclone Separator): مواد خرد شده همراه با جریان هوا یا مایع به یک سیکلون هدایت می‌شوند و ذرات سنگین‌تر (ساچمه ها) به دلیل نیروی گریز از مرکز در سیکلون باقی می‌مانند، در حالی که مواد خرد شده از بالای سیکلون تخلیه می‌شوند.
• روش دستی: در بال میل‌های کوچک یا ناپیوسته، مواد و ساچمه ها تخلیه شده و به‌ صورت دستی با استفاده از یک ابزار (مانند الک یا آهنربا) جداسازی می‌شوند.



---

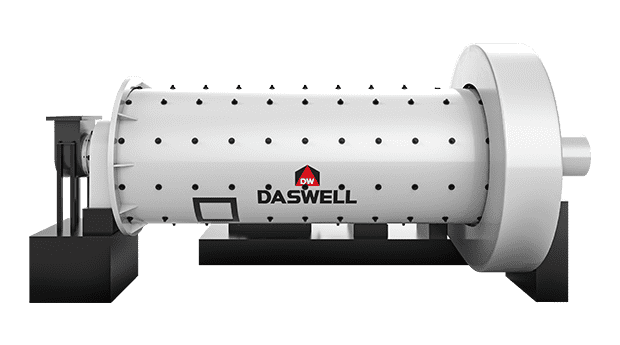

کاربرد و استفاده ساچمه ها در بال میل

ساچمه ها نقش اساسی در عملکرد دستگاه بال میل ایفا می‌کنند و به عنوان ابزار اصلی آسیاب کردن مواد به کار می‌روند. کاربرد ساچمه در بال میل به نوع فرآیند و ویژگی‌های مواد بستگی دارد. در ادامه به بررسی کاربرد اصلی ساچمه در بال میل خواهیم پرداخت.

1. خرد کردن مواد : ساچمه ها با چرخش محفظه بال میل به مواد برخورد می‌کنند و باعث شکسته شدن و خرد شدن آنها می‌شوند. قدرت و سختی ساچمه ها امکان آسیاب مواد سخت و مقاوم را فراهم می‌کند.
2. کاهش اندازه ذرات : هدف اصلی استفاده از ساچمه، کاهش اندازه ذرات به ابعاد مشخص و ایجاد ذرات ریز و یکنواخت است. این امر برای تولید محصولاتی با کیفیت بالا و مناسب برای فرآیندهای بعدی بسیار حیاتی است.
3. همگن‌سازی مواد : ساچمه ها با حرکت و برخوردهای پیوسته، مواد مختلف را به‌طور یکنواخت با یکدیگر مخلوط می‌کنند. این فرآیند باعث بهبود کیفیت ترکیب نهایی می‌شود.
4. افزایش سطح تماس مواد : خردکردن مواد به ذرات ریزتر، سطح تماس بیشتری بین مواد و محیط فراهم می‌کند، که در فرآیندهای شیمیایی، واکنش‌پذیری را افزایش می‌دهد.





---



انواع ساچمه ها

انتخاب جنس مناسب برای ساچمه ها به نوع مواد و فرآیند بستگی دارد. رایج‌ترین انواع ساچمه ها عبارتند از :

• ساچمه های فولادی : مقاومت بالا در برابر سایش و ضربه و مناسب برای مواد سخت و معدنی
• ساچمه های سرامیکی : مقاومت شیمیایی بالا ، وزن سبک‌تر نسبت به فولاد و عدم آلوده کردن مواد حساس.
• ساچمه های شیشه‌ای : وزن سبک و مناسب برای مواد نرم و حساس.

ابعاد و اندازه ساچمه ها نقش مهمی در کیفیت خرد کردن دارد. معمولاً اندازه‌ها به شرح زیر انتخاب می‌شوند

حجم و تعداد ساچمه ها در بال میل باید متناسب با ظرفیت دستگاه و ویژگی مواد باشد.

معمولاً حدود 30 تا 50 درصد حجم محفظه بال میل با ساچمه ها پر می‌شود.



---



نگهداری و تعویض ساچمه ها

1. بررسی دوره‌ای: ساچمه ها به مرور زمان فرسوده می‌شوند و باید به‌صورت منظم بررسی و تعویض شوند.
2. جایگزینی به‌ موقع : استفاده از ساچمه های فرسوده می‌تواند راندمان دستگاه را کاهش داده و به محفظه آسیب برساند.



---
